模具加热管的形状和尺寸如何根据模具的复杂结构进行设计？

　　在模具制造领域，模具加热管的设计至关重要。其形状和尺寸需要紧密贴合模具的复杂结构，才能实现有效、均匀的加热。

　　一、模具复杂结构分析

　　首先，需要对模具的形状进行细致剖析。如果模具是简单的平板形状，那么直的加热管可能就足够满足加热需求。但如果模具具有复杂的型腔，如带有深孔、窄槽或者不规则曲面的情况，就需要特殊设计。例如，对于带有深孔的模具，加热管可以设计成细长的棒状，以深入孔内进行加热，确保整个孔壁的温度均匀。

　　对于有曲面的模具，弯曲的加热管能够更好地贴合曲面。通过计算机辅助设计（CAD）软件，可以准确地模拟加热管沿着曲面的分布，使得加热管与模具表面的距离尽可能保持一致，这样就能保证加热的均匀性。

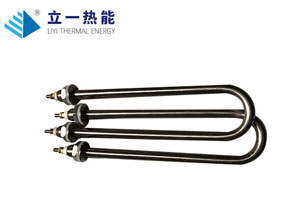

模具加热管

　　二、形状设计要点

　　在设计加热管形状时，要考虑加热管的弯曲半径。如果弯曲半径过小，可能会导致加热管内部的加热丝受到挤压，影响其使用寿命，甚至造成短路等安全隐患。一般来说，弯曲半径应该大于加热管直径的 3 - 5 倍。

　　此外，对于一些具有多个独立加热区域的复杂模具，可以将加热管设计成分段式。例如，在注塑模具中，不同的型腔可能需要不同的温度，此时就可以将加热管分成几个独立的部分，每个部分控制一个型腔的温度，这样就能实现对不同区域的准确加热。

　　三、尺寸设计要点

　　加热管的尺寸主要包括长度和直径。长度的设计要根据模具的加热区域大小来确定。如果加热区域较大，就需要较长的加热管来覆盖整个区域。同时，要考虑加热管的功率分布，避免因为长度过长而导致末端温度过低。

　　加热管的直径则要综合考虑加热功率和模具的空间限制。较大直径的加热管能够提供更高的功率，但可能会占用较多的模具内部空间。在空间有限的模具中，就需要选择较小直径的加热管，并且通过增加加热管的数量或者调整功率来满足加热需求。

　　总之，模具加热管形状和尺寸的设计是一个复杂的过程，需要充分考虑模具的复杂结构、加热需求、加热均匀性以及空间限制等诸多因素。只有这样，才能设计出合适的加热管，为模具提供有效、稳定的加热服务。
